Die Blaue Flamme - Moderne Wärme für moderne Systeme

Alloy-Brennerrohr

Das Flammenrohr wirkt als eigenständige Brennkammer. Der Blautherm^® DUO ist damit auf allen marktüblichen Heizkesseln einsetzbar. Mit seinem Bajonettverschluss ist das Alloy-Flammenrohr sehr schnell demontierbar, dies erleichtert die Servicearbeiten.

Mischeinrichtungen

In der Mischeinrichtung des Blautherm^® DUO wird die Blaue Flamme mit hoher Energieeffizienz aufbereitet. Die SCHEER-Einzelteile werden mit Lasertechnik gefertigt und in hoher Präzision kalibriert.
Die innovative Konstruktion der Mischfächer sichert die Unempfindlichkeit gegen eventuelle Verschmutzungen.

Die Mischeinrichtung ist leicht und schnell austauschbar, wenn andere Leistungsbereiche gewählt werden.

Mischpatrone

Mischeinrichtung, Öldüse, Zündelektroden mit steckbaren Anschlusskabeln, Ölvorwärmer und Flammenüberwachung sind in einer kompakten Baueinheit zusammengefasst.

Ein Bajonettverschluss sichert schnelle, problemlose Servicearbeiten.

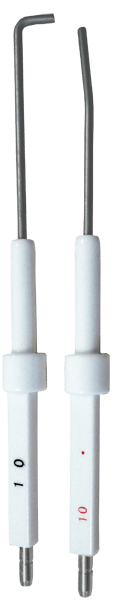

Zündelektrode

Hochwertige Aluminium-Silizium-Oxid-Isolatoren mit verdrehsicheren Konturen ermöglichen eine sehr einfache und sichere Zündungseinrichtung. Der verwendete Heizleiterdraht garantiert auch bei höchster Belastung eine saubere, weiche Zündung.

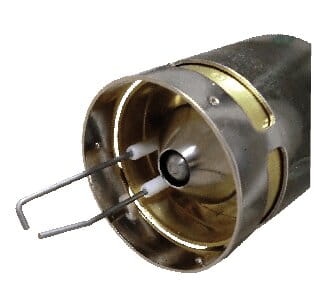

NO_x-Modulation

Die Flamme wird durch Abgasrückführung „gekühlt“. So wird die Stickoxid-Abgabe an die Umwelt minimiert. Die Rückführungsrate ist stufenlos einstellbar.

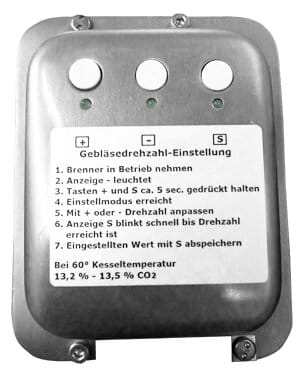

Gebläsedrehzahlüberwachung

Die Tipptastatur ist eine weitere Innovation aus dem Hause SCHEER. Sie ermöglicht die einfache Einstellung der Verbrennungsluft mit permanenter Drehzahlüberwachung. So wird gewährleistet, dass dauerhaft exakt die Luftmenge verdichtet und gefördert wird, die zur ölseitig vorgegebenen Brennerleistung erforderlich ist.

Stromverbrauch

Der Stromverbrauch ist gegenüber Monoblock-Brennern geringer.
Der Einsatz von Gebläsen mit rückwärtsgekrümmten Schaufeln zur Wirkungsgradverbesserung und geringeren Verschmutzung sowie die optimale Einstellung der Verbrennungsluft über Tipptastatur mit permanenter Drehzahlüberwachung und einem leistungsoptimierten E-Motor für den Ölpumpenantrieb machen dies möglich.

Gebläse

Das innovative Konzept der Luftmengenregulierung durch eine Drehzahleinstellung über ein integriertes Potentiometer hat viele Vorteile: Die Brennereinstellung ist sehr einfach, eine gesonderte Einstellung von Primär- und Sekundärluftmengen entfällt. Die Einstellung des CO₂-Gehaltes erfolgt nur noch über ein Potentiometer. Dadurch wird nur so viel Luftmenge verdichtet und gefördert, wie ölseitig auch benötigt wird. So wird die Gebläseleistung energieeffizient reduziert. Dies spart gegenüber herkömmlichen Lösungen Strom. Die im Gebläse integrierte Elektronik wandelt die vom Feuerungsautomaten gelieferte 230-Volt-Wechselspannung in 24-Volt-Gleichspannung um, gleichzeitig wird die Gleichspannung je nach Potentiometer-Stellung getaktet (gepulst). Die gesamte Antriebseinheit ist schwingungsgedämpft und temperaturentkoppelt am Gebläsegehäuse aufgehängt, was einen extrem leisen Betrieb sicherstellt.

Lüfterrad

Das antistatische Lüfterrad hat sehr wirksame konstruktive Details: Rückwärtsgekrümmte Schaufeln ergeben strömungstechnisch einen deutlich besseren Wirkungsgrad als herkömmliche Trommelläufer. Die elektrische Antriebsleistung und somit der Verbrauch konnten verringert werden. Der zentrale, mittige Lufteintritt mit Druckausgleich macht das Rad unempfindlich gegen ansaugseitige Widerstände. Die Rückwärtskrümmung der Schaufeln verhindert ebenso wie das antistatische Material Staubanhaftungen und Verschmutzungen. Beidseitig geschlossene Leitschaufeln ermöglichen eine stetige Pressungszunahme bei Drehzahlsteigerung. Das Lüfterrad aus Kunststoff ist korrosionsstabil und sehr exakt gewuchtet.

Saug- und Druckkammer

Das raumsparende, flache Brennergehäuse hat eine getrennte Saug- und Druckkammer. Die Saugkammer dient als Ansaugdämpfer und ist geräuscharm. Ein gesonderter Anschluss an einen Zuluftkanal ermöglicht eine raumluftunabhängige Frischluftzufuhr. Luft- und Abgaswärmetauscher, wie z. B. von Ölbrennwertkesseln, können hier an die Saugkammer angeschlossen werden. Die großvolumige Druckkammer wirkt als Puffer und als Druckspeicher, eine kontinuierliche Verbrennungsluftversorgung der Mischeinrichtung wird somit gewährleistet. Dadurch wird zusätzlich ein akustisch pulsationsfreier Start ermöglicht. Lärm und Schwingungen werden konstruktiv minimiert.

Innovativer Beitrag zum Klimaschutz

Der SCHEER-Ölbrenner Blautherm^® DUO ist der innovative Beitrag zum Klimaschutz. Anforderungen an die Ökologie und die Ökonomie werden in Einklang gebracht.

Die innovative Konstruktion des Blautherm^® DUO garantiert dies und sorgt für eine spontane Vergasung des Heizöls. So entsteht die umweltschonende „Blaue Flamme“.

Mit diesem energieeffizienten Verbrennungssystem werden schwere Kohlenwasserstoffe und Kohlenmonoxid in den Abgasen bis an die Nachweisgrenze reduziert.
Durch die moderne NO_x-Modulation wird die Stickoxid-Abgabe, unabhängig von der Kesselanlage, extrem niedrig gehalten. Gesetzliche Grenzwerte werden beim Blautherm^® DUO nicht nur eingehalten, sondern deutlich unterschritten.
Dieses wird unter anderem mit dem Umweltzeichen „Blauer Engel“ bestätigt.

Geeignet für alle gängigen Heizöl-Qualitäten nach DIN 51603-1

• In Standardqualität
• In Premiumqualität
• Schwefelarm ( ≤ 50ppm)

MULTI-Service Stecker für Servicearbeiten

• Zur leichten Bedienung, Überprüfung und Einstellung von ein- und zweistufigen Blaubrennern
• Direkter Anschluss an Ölpumpen- oder Gebläsemotor zur Fehlersuche
• Funktionsprüfung des Zündtrafos
• Ölansaugung durch direktes Ansteuern des Ölpumpenmotors
• Einfache Einstellung der Regelplatine durch direkte Versorgung des Gebläsemotors und der Regelplatine
